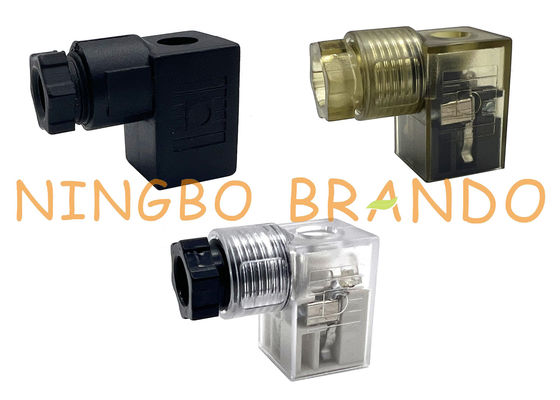

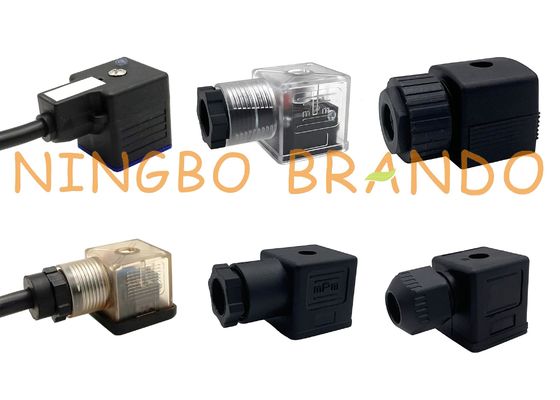

ขั้วต่อ DIN 43650A

ขั้วต่อ DIN 43650A

ตัวเชื่อมต่อโซลินอยด์คอยล์ถูกใช้อย่างกว้างขวางเพื่อให้การเชื่อมต่อทางไฟฟ้าในการใช้งานที่หลากหลายการใช้งานที่พบบ่อยที่สุดสำหรับขั้วต่อโซลินอยด์คอยล์นั้นใช้ร่วมกับอุปกรณ์นิวเมติก ไฮดรอลิกหรือแม่เหล็กไฟฟ้า รวมถึงโซลินอยด์วาล์วการใช้งานอื่นๆ เช่น ทรานสดิวเซอร์แรงดัน สวิตช์ระยะใกล้ เซ็นเซอร์ระดับ ลิมิตสวิตช์ และมอเตอร์พลังงานต่ำ

Brando ผลิตคอนเนคเตอร์เกลียวในและเกลียวนอกที่หลากหลายและครอบคลุมตามมาตรฐานอุตสาหกรรม EN 175301-803 (เดิมคือ DIN 43650)ตัวเลือกมาตรฐาน ได้แก่ อุปกรณ์ส่องสว่าง LED เช่นเดียวกับ VDR ไดโอด เพื่อป้องกันแรงดันไฟเกินขั้วต่อขดลวดแม่เหล็กไฟฟ้าช่วยป้องกันฝุ่นและน้ำเมื่อติดตั้งอย่างถูกต้องด้วยสกรูและปะเก็นซึ่งให้มาพร้อมกับขั้วต่อ

การออกแบบน็อตภายนอกแบบติดตั้งได้ภาคสนามของ Brando นั้นเหนือชั้นทางกลไกกับตัวเชื่อมต่อวาล์ว DIN แบบน็อตภายในแบบเดิม ช่วยให้ยึดสายเคเบิลได้แน่นขึ้นและปิดผนึก IP67 ได้ดียิ่งขึ้นคอนเนคเตอร์วาล์ว DIN เกลียวในมาตรฐานได้รับการจัดอันดับ IP65 และมีให้เลือกใช้ในรูปแบบเกลียว ปะเก็น และวงจรที่แตกต่างกัน

ขนาดและข้อมูลของขั้วต่อขดลวดแม่เหล็กไฟฟ้า:

ขั้วต่อ DIN 43650A:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม A
	ระยะทาง	18mm
	รูปร่าง	2+1GND, 3+1GND
	การป้องกัน ระดับ	IP65
	การทำงาน แรงดันไฟฟ้า	AC380V, DC300V
	สกรูยึด	M3x28
	กระแสที่กำหนด	10A
	ต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

ขั้วต่อ DIN 43650B:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม B
	ระยะทาง	11mm
	รูปร่าง	2+1GND, 3+1GND
	การป้องกัน ระดับ	IP65
	แรงดันใช้งาน	AC380V, DC300V
	แก้ไข Srew	M3x30
	กระแสที่กำหนด	10A
	ความต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

ขั้วต่อ DIN 43650C:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม C
	ระยะทาง	9.4mm
	รูปร่าง	2+1GND, 3+1GND
	ระดับการป้องกัน	IP65
	แรงดันใช้งาน	AC380V, DC300V
	สกรูยึด	M3x25
	กระแสที่กำหนด	10A
	ความต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

คำถามที่พบบ่อย:

DIN คืออะไร?

DIN (หรือ Deutsche Industrial Normale) คือชุดมาตรฐานความสม่ำเสมอที่พัฒนาขึ้นในเยอรมนี ซึ่งใช้กับสินค้าที่ผลิตโดยทั่วไป

DIN 43650 คืออะไร?

DIN 43650 เป็นมาตรฐานสำหรับชุดขั้วต่อไฟฟ้า ซึ่งมักใช้กับโซลินอยด์วาล์ว (โดยเฉพาะที่ใช้กับวาล์วในระบบไฮดรอลิกส์และนิวแมติกส์)การใช้งานอื่นๆ ได้แก่ เซ็นเซอร์พิเศษในการเชื่อมต่อ เช่น สวิตช์ความดัน สวิตช์ตัวกรอง ออปติคัล พร็อกซิมิตี และลิมิตสวิตช์
