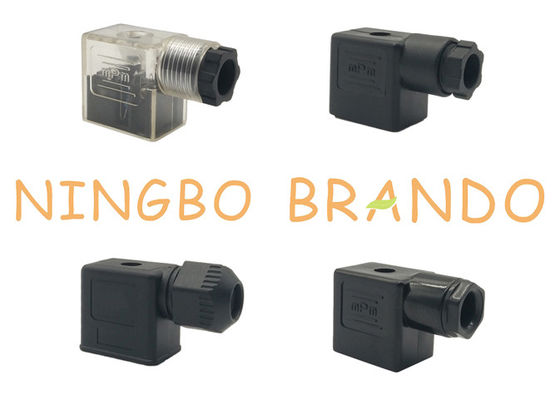

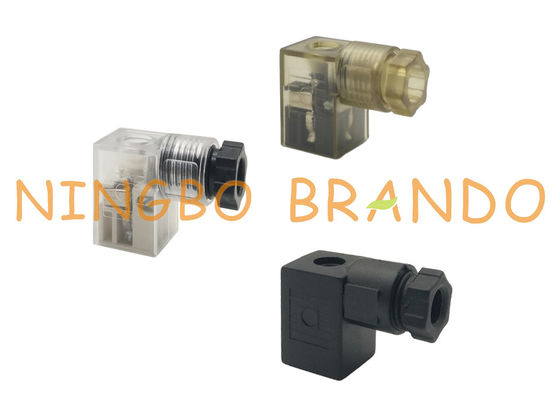

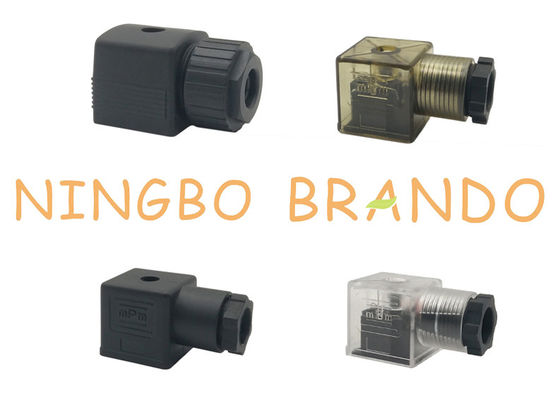

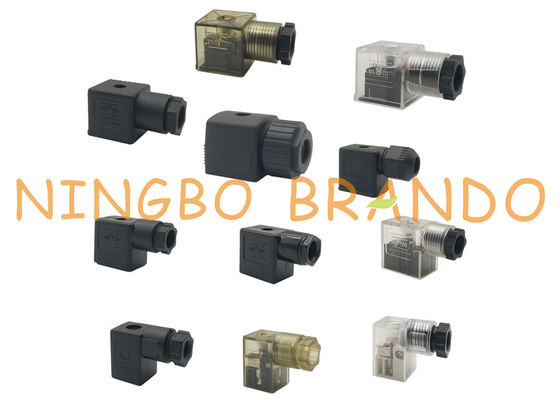

ขั้วต่อ DIN 43650

ขั้วต่อ DIN 43650

Solenoid Coil Connector ถูกใช้อย่างกว้างขวางเพื่อให้การเชื่อมต่อทางไฟฟ้าในการใช้งานที่หลากหลายแอปพลิเคชั่นทั่วไปสำหรับขั้วต่อ Solenoid Coil ใช้ร่วมกับอุปกรณ์นิวเมติกไฮดรอลิกหรือแม่เหล็กไฟฟ้ารวมถึงวาล์วขดลวดแม่เหล็กไฟฟ้าแอพพลิเคชั่นอื่น ๆ ได้แก่ ตัวแปลงสัญญาณแรงดันพร็อกซิมิตีสวิทช์เซ็นเซอร์ระดับสวิตช์ จำกัด และมอเตอร์พลังงานต่ำ

คุณสมบัติของสินค้า:
1. ชื่อสินค้า: ขั้วต่อขดลวดโซลินอยด์วาล์ว
2. การใช้งาน: อำนาจ
3. เพศ: หญิง
4. หมายเลขพิน: 3 PIN
5. ระยะทาง: 18 มม. 11 มม. 9.4 มม
6. DIN Type: DIN 43650 Form A, DIN 43650 Form B, DIN 43650 Form C
7. รูปแบบ: 2 + 1GND, 3 + 1GND
8. แรงดันไฟฟ้า Wokring: AC380V, DC300V
9. ระดับการป้องกัน: IP65, IP67, IP68 (กันน้ำ)
10. กระแสที่กำหนด: 10A
11. ความต้านทานการติดต่อ: ≤5mΩ
12. ส่วนตัวนำสูงสุด: 3x1.5mm², 3x0.75mm²
13. สกรูยึด: M3x28, M3x30, M3x25
14. LED: พร้อมใช้งาน

ขนาดและข้อมูลของขั้วต่อขดลวดแม่เหล็กไฟฟ้า:

ขั้วต่อ DIN 43650A:

มิติ	ประเภท DIN	DIN 43650 แบบก
	ระยะทาง	18 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	การป้องกัน คลาส	IP65
	กำลังทำงาน แรงดันไฟฟ้า	AC380V, DC300V
	สกรูยึด	M3x28
	กระแสที่กำหนด	10A
	ต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

ขั้วต่อ DIN 43650B:

มิติ	ประเภท DIN	แบบฟอร์ม DIN 43650 B
	ระยะทาง	11 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	การป้องกัน คลาส	IP65
	แรงดันไฟฟ้าในการทำงาน	AC380V, DC300V
	ซ่อม Srew	M3x30
	กระแสที่กำหนด	10A
	ความต้านทาน Cntact	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

ขั้วต่อ DIN 43650C:

มิติ	ประเภท DIN	DIN 43650 แบบ C
	ระยะทาง	9.4 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	ระดับการป้องกัน	IP65
	แรงดันไฟฟ้าในการทำงาน	AC380V, DC300V
	สกรูยึด	M3x25
	กระแสที่กำหนด	10A
	ความต้านทาน Cntact	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

Brando ผลิตตัวเชื่อมต่อเธรดภายในและภายนอกที่หลากหลายและครอบคลุมตามมาตรฐานอุตสาหกรรม EN 175301-803 (เดิมคือ DIN 43650)ตัวเลือกมาตรฐาน ได้แก่ อุปกรณ์ส่องสว่าง LED เช่นเดียวกับ VDR ไดโอดที่ให้การป้องกันจุดสูงสุดของแรงดันไฟฟ้าเกินขั้วต่อขดลวดโซลินอยด์ช่วยป้องกันฝุ่นและน้ำเมื่อติดตั้งอย่างถูกต้องด้วยสกรูและปะเก็นซึ่งมาพร้อมกับขั้วต่อ

การออกแบบน๊อตภายนอกที่ติดตั้งในสนามได้ของ Brando นั้นเหนือกว่าขั้วต่อ DIN วาล์วแบบน็อตภายในแบบเดิมโดยกลไกช่วยให้สามารถยึดสายเคเบิลได้ดีขึ้นและปรับปรุงการปิดผนึกให้เป็น IP67ขั้วต่อวาล์ว DIN แบบเกลียวภายในมาตรฐานได้รับการจัดอันดับ IP65 และมีให้เลือกใช้กับรูปแบบเกลียวปะเก็นและตัวเลือกวงจรที่แตกต่างกัน
