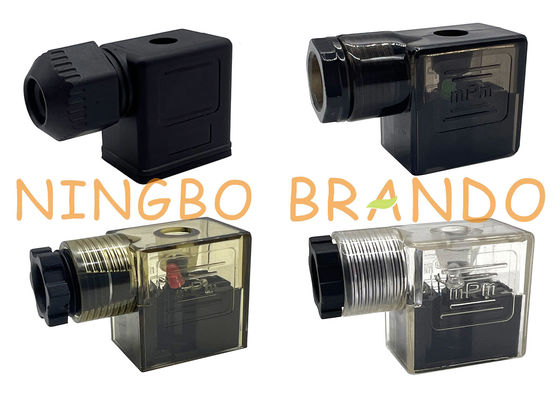

ขั้วต่อ DIN 43650B

ขั้วต่อ DIN 43650B

ชื่ออื่นๆ สำหรับขั้วต่อ DIN 43650 ได้แก่ ขั้วต่อ MPM หรือ sugarcubeคอนเนคเตอร์โซลินอยด์วาล์วเหล่านี้มีสามรุ่น: แบบฟอร์ม A, แบบฟอร์ม B หรือแบบฟอร์ม C. พวกเขามีคุณสมบัติตรงตามข้อกำหนดการป้องกันแรงดันไฟเกินต่างๆ และทำขึ้นเพื่อทำงานภายในขีดจำกัดแรงดันไฟฟ้าที่แน่นอนตัวเชื่อมต่อโซลินอยด์คอยล์ถูกใช้อย่างกว้างขวางเพื่อให้การเชื่อมต่อทางไฟฟ้าในการใช้งานที่หลากหลายการใช้งานที่พบบ่อยที่สุดสำหรับขั้วต่อโซลินอยด์คอยล์นั้นใช้ร่วมกับอุปกรณ์นิวเมติก ไฮดรอลิกหรือแม่เหล็กไฟฟ้า รวมถึงโซลินอยด์วาล์วการใช้งานอื่นๆ เช่น ทรานสดิวเซอร์แรงดัน สวิตช์ระยะใกล้ เซ็นเซอร์ระดับ ลิมิตสวิตช์ และมอเตอร์พลังงานต่ำ

ขนาดและข้อมูลของขั้วต่อขดลวดแม่เหล็กไฟฟ้า:

ขั้วต่อ DIN 43650A:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม A
	ระยะทาง	18mm
	รูปร่าง	2+1GND, 3+1GND
	การป้องกัน ระดับ	IP65
	การทำงาน แรงดันไฟฟ้า	AC380V, DC300V
	สกรูยึด	M3x28
	กระแสที่กำหนด	10A
	ต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

ขั้วต่อ DIN 43650B:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม B
	ระยะทาง	11mm
	รูปร่าง	2+1GND, 3+1GND
	การป้องกัน ระดับ	IP65
	แรงดันใช้งาน	AC380V, DC300V
	แก้ไข Srew	M3x30
	กระแสที่กำหนด	10A
	ความต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

ขั้วต่อ DIN 43650C:

มิติ	ประเภท DIN	DIN 43650 แบบฟอร์ม C
	ระยะทาง	9.4mm
	รูปร่าง	2+1GND, 3+1GND
	ระดับการป้องกัน	IP65
	แรงดันใช้งาน	AC380V, DC300V
	สกรูยึด	M3x25
	กระแสที่กำหนด	10A
	ความต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5mm²

ปะเก็น

มีตัวเลือกปะเก็นสามแบบสำหรับขั้วต่อ DIN: โปรไฟล์ NBR, NBR Flat หรือ EPDM Flatปะเก็นแต่ละอันจะมีลักษณะที่แตกต่างกันออกไป โดยขึ้นอยู่กับวัสดุที่ใช้ทำเป็นหลักยาง NBR เรียกอีกอย่างว่ายางไนไตรล์NBR เป็นวัสดุที่ทนต่อน้ำมัน ซึ่งรวมถึงน้ำมันแร่และน้ำมันพืชยาง EPDM ไม่ได้มีความยืดหยุ่นสูงต่อน้ำมัน แต่ทนทานต่อโอโซน ความร้อน และสภาพอากาศได้ดีวัสดุทั้งสองนี้เหมาะสมกับกรดและด่างที่เจือจางเป็นพื้นฐานปะเก็นส่วนใหญ่ที่มีจำหน่ายนั้นมาจาก HTP และ Hirschmannนอกจากนี้ยังมีปะเก็นแยกสำหรับขั้วต่อ DIN ตัวผู้ส่วนใหญ่

ประเภทเธรด
ขั้วต่อโซลินอยด์วาล์ว DIN 43650 จะมีประเภทเกลียวที่แตกต่างกันสำหรับการป้อนสายเคเบิล ขึ้นอยู่กับรูปแบบปัจจุบันตัวเชื่อมต่อ Form A มีจำหน่ายในขนาดเกลียว PG 9, PG 11, M16 หรือ 1/2" NPT Form B มีเกลียว NPT PG 9 หรือ 1/2" ในขณะที่ตัวเชื่อมต่อ Form C ใช้ได้กับเธรด PG 7 เท่านั้นM16 เป็นประเภทเธรดเมตริก ซึ่งทั่วโลกเป็นประเภทที่ใช้บ่อยที่สุดตัวเลขหมายถึงเส้นผ่านศูนย์กลางระบุเป็นมิลลิเมตรPG ย่อมาจาก Panzergewinde และหมายถึงมาตรฐานของเยอรมันPG มีมุมเกลียวที่ใหญ่กว่า แต่มีความลึกของเกลียวต่ำกว่าเมตริกหรือ NPTNPT ย่อมาจาก National Pipe Thread และเป็นมาตรฐานอเมริกันเกลียวเหล่านี้ต่างจากเมตริกหรือ PG ตรงที่มีรูปทรงเรียว ซึ่งช่วยสร้างการผนึก

PIN SPACING
ระยะห่างพินหมายถึงระยะห่างระหว่างพิน #1 และ #2แต่ละแบบฟอร์มมีระยะห่างระหว่างหมุดที่แตกต่างกัน และประเภทหมุดยังเปลี่ยนแปลงไปตามแบบฟอร์มอีกด้วยขั้วต่อ Form A มีหมุดรูปตัว "U" หันเข้าด้านในโดยมีระยะห่างระหว่างพิน 18 มม.ขั้วต่อ Form B มีระยะห่างพิน 2 แบบ: 10 มม. และ 11 มม.ขั้วต่อ 11 มม. จะมีหน้าสัมผัสใบมีดแบน 3 อันและเป็นมาตรฐานอุตสาหกรรมขั้วต่อ 10 มม. จะมีใบมีดแบน 1 อันและหมุดรูปตัว U 2 อันชี้ออกไปด้านนอกขั้วต่อ Form C มีพินใบมีดแบนที่มีระยะห่างพิน 8 มม. หรือ 9.4 มม. (มาตรฐานอุตสาหกรรม)ไดอะแกรมของระยะห่างระหว่างพินจะแสดงอยู่ที่ด้านบนของหน้าเพื่อให้เห็นภาพการออกแบบได้ดีขึ้น
