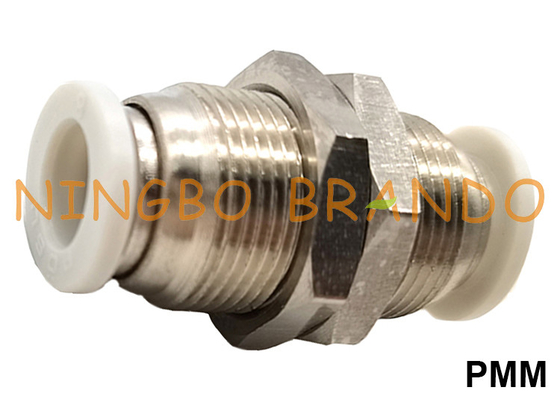

PMM Bulkhead Union กดเพื่อเชื่อมต่ออุปกรณ์ท่อลม 1/8 '' 1/4 '' 3/8 '' 1/2 ''

PMM Bulkhead Union กดเพื่อเชื่อมต่ออุปกรณ์ท่อลม 1/8 '' 1/4 '' 3/8 '' 1/2 ''

การกดเพื่อเชื่อมต่ออุปกรณ์ท่อลมของ Brando (หรืออุปกรณ์ท่อลมแบบกดเข้า) เป็นวิธีที่สะดวกรวดเร็วในการเชื่อมต่อส่วนประกอบในระบบนิวแมติกส์ออกแบบมาเพื่อใช้กับท่อโพลียูรีเทน โพลีเอทิลีน และไนลอน อุปกรณ์ประกอบแบบกดเข้าของเรามีให้เลือกหลายขนาดเพื่อรองรับท่อตั้งแต่ 1/8 OD ถึง 1/2 ODมีการกำหนดค่ามากมายเพื่อตอบสนองความต้องการในการเชื่อมต่อของคุณ

ดูรายการผลิตภัณฑ์แต่ละรายการด้านล่างสำหรับข้อมูลและข้อกำหนดเพิ่มเติม

ขนาดและรหัสการสั่งซื้อของข้อต่อท่อลม:

ข้อต่อตรงชาย:

รูปภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	L1	แอล	ส	เลขฐานสิบหกด้านใน
		พีซี 4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			R3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		พีซี6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			R3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		พีซี8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			R3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		พีซี10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			R3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		พีซี12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			R3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Elbow Push ข้อต่อฟิตติ้งชาย:

รูปภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	D1	L1	แอล	ล'	ส
		พีแอล4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		พีแอล8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

ข้อต่อท่อชายสาขา:

รูปภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	D1	L1	แอล	ล'	ส
		พตท.4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			R3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		พตท.6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			R3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		พตท.8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			R3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		พตท.10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			R3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		พตท.12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			R3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

รายการอุปกรณ์ท่อลมพลาสติกทั้งหมด:

แนวทางการใช้งาน!

1. อย่าให้แรงดันเกิน 145psi
2. ห้ามใช้ผลิตภัณฑ์นอกช่วงอุณหภูมิ
3. ห้ามใช้ในที่ที่มีฝุ่นหรืออนุภาคมากเกินไป
4. อย่าใช้สื่ออื่นใดนอกจากอากาศผลิตภัณฑ์จำกัดอยู่ในสภาพแวดล้อมที่มีอากาศหรือสุญญากาศ
5. หลังจากเชื่อมต่อเสร็จแล้ว โปรดค่อยๆ ดึงท่อด้วย 6. มือของคุณเพื่อให้แน่ใจว่าเชื่อมต่ออย่างสมบูรณ์โดยไม่ตกหล่น
7. โปรดตรวจสอบให้แน่ใจว่าส่วนตัดขวางของหลอดลมตั้งฉากกับหลอดลม
8. ห้ามทำงานภายใต้ภาระเพิ่มเติม (การดัด การบิด การดึง ฯลฯ) ยกเว้นแรงดันอากาศ
9. เมื่อใส่ท่อกรุณาใส่ท่อที่ด้านล่างก่อนใช้งาน
