สถานที่กำเนิด: | หนิงโปจีน |
ชื่อแบรนด์: | BRANDO |
ได้รับการรับรอง: | CE, ISO |
หมายเลขรุ่น: | PLL |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
---|---|
ราคา: | Negotiation |
รายละเอียดการบรรจุ: | ถุงพีวีซีจากนั้นกล่องด้านในแล้วกล่องแล้วพาเลท |
เวลาการส่งมอบ: | 1 สัปดาห์หลังจากชำระเงิน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union, Paypal, MoneyGram |
สามารถในการผลิต: | 10,000,000 ชิ้นต่อเดือน |
ชื่อผลิตภัณฑ์: | อุปกรณ์ท่อลม | วัสดุ: | พลาสติก |
---|---|---|---|
การเชื่อมต่อเกลียว: | G, NPT | ความดัน Wokring: | 0-0.8MPa |
การเชื่อมต่อวัสดุท่อ: | PA, PU | การเชื่อมต่อ Tube OD: | 3, 4, 6, 8, 10, 12, 16 |
กลาง: | อัดอากาศ | อุณหภูมิในการทำงาน: | 0-60 ℃ |
แสงสูง: | 1/4 `` ข้อต่อท่อลม,ข้อต่อท่อนิวเมติก 8 มม.,ข้อต่อท่อลม |

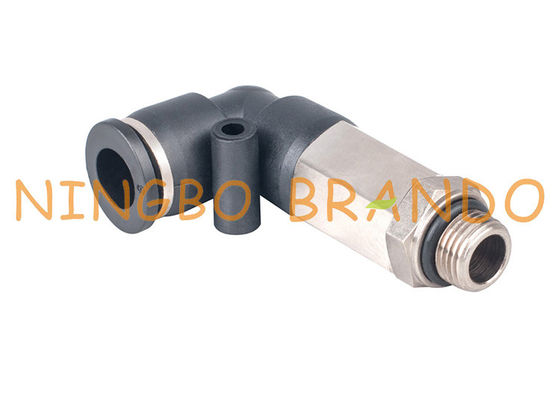

1/4 `` 8 มม. ขยายข้อศอกชายด่วนเชื่อมต่อท่อนิวเมติก
Brando push in fittings (อุปกรณ์นิวเมติกดันเพื่อเชื่อมต่อฟิตติ้งแบบสัมผัสเดียว) ทำจากทองเหลืองชุบนิกเกิล (เกลียว) และ PBT (ตัวเครื่อง) ก้ามจับท่อสแตนเลสปลอกคอและปลอกปลด POM ช่วยให้มีกลไกการยึดและคลายที่รวดเร็ว เพื่อให้มีแรงตัดต่ำเพื่อให้ถอดท่อได้ง่ายในการประกอบท่อให้ใส่ท่อเข้าไปในข้อต่อจนกระทั่งถึงก้นในการปลดท่อให้กดแหวนปลอกปลดและสามารถดึงท่อออกได้อย่างง่ายดายPush in fittings (pneumatic push to connect fittings, one touch tube fittings) มีหลายประเภทรุ่นและขนาดเพื่อตอบสนองความต้องการของท่อต่างๆและให้การเชื่อมโยงที่จำเป็นระหว่างส่วนประกอบในระบบนิวเมติกสามารถหมุนตัวปรับเกลียวข้อศอกและทีได้หลังการติดตั้งเพื่อให้ทิศทางท่อมีความแตกต่างกันรองรับท่อเมตริก OD ตั้งแต่ 4 มม. ถึง 16 มม. ท่อนิ้วตั้งแต่ 1/8 "ถึง 1/2";ขนาดเกลียวมีตั้งแต่ R, PT, BSPT 1/8 ถึง R, PT, BSPT 1/2 และเกลียวเมตริกตั้งแต่ M5 ถึง M20รูปร่างของแขนเสื้อ: วงรีและกลมสีของแขนเสื้อ: สีน้ำเงิน, แดง, ดำ, เทาหรือสีที่กำหนดเอง
* ความหนาแน่นของอากาศที่สมบูรณ์แบบด้วยการปิดผนึกริมฝีปาก
* ข้อต่อที่ปลอดภัยกับท่อทุกประเภท
* ข้อต่อที่สมบูรณ์แบบแม้อยู่ในท่อที่มีการตัดในแนวทแยง
* ผลิตด้วยวัสดุบริสุทธิ์
ขนาดและรหัสการสั่งซื้อของอุปกรณ์ท่อลม:
ข้อศอกชายขยาย:
ภาพ | มิติ | หมายเลขชิ้นส่วน | ร | ง | D1 | L1 | ล | L ' | ส |
PLL4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1 / 8 " | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1 / 4 " | 4 | 11 | 9 | 19 | 41 | 13 | |||
R3 / 8 " | 4 | 11 | 10 | 19 | 43 | 17 | |||
R1 / 2 " | 4 | 11 | 11 | 19 | 44 | 21 | |||
PLL6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1 / 8 " | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1 / 4 " | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3 / 8 " | 6 | 13 | 10 | 20 | 46 | 17 | |||
R1 / 2 " | 6 | 13 | 11 | 20 | 47 | 21 | |||
PLL8 | R1 / 8 " | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1 / 4 " | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3 / 8 " | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1 / 2 " | 8 | 14 | 11 | 23 | 51 | 21 | |||
PLL10 | R1 / 8 " | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1 / 4 " | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3 / 8 " | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1 / 2 " | 10 | 18 | 11 | 27 | 59 | 21 | |||
PLL12 | R1 / 8 " | 12 | 21 | 8 | 30 | 56 | 19 | ||
R1 / 4 " | 12 | 21 | 9 | 30 | 57 | 19 | |||
R3 / 8 " | 12 | 21 | 10 | 30 | 57 | 19 | |||
R1 / 2 " | 12 | 21 | 11 | 30 | 60 | 21 |
ชายแบนโจฟิตติ้ง:
ภาพ | มิติ | หมายเลขชิ้นส่วน | ร | ง | D1 | L1 | ล | L ' | ส |
ค่า PH4 | M5X0.8 | 4 | 11 | 6 | 19 | 38 | 10 | ||
M6X1 | 4 | 11 | 6 | 19 | 38 | 10 | |||
R1 / 8 " | 4 | 11 | 8 | 19 | 30 | 12 | |||
R1 / 4 " | 4 | 11 | 9 | 19 | 41 | 13 | |||
ค่า PH6 | M5X0.8 | 6 | 13 | 6 | 20 | 41 | 12 | ||
M6X1 | 6 | 13 | 6 | 20 | 41 | 12 | |||
R1 / 8 " | 6 | 13 | 8 | 20 | 43 | 12 | |||
R1 / 4 " | 6 | 13 | 9 | 20 | 44 | 13 | |||
R3 / 8 " | 6 | 13 | 10 | 20 | 46 | 17 | |||
ค่า PH8 | R1 / 8 " | 8 | 14 | 8 | 23 | 47 | 14 | ||
R1 / 4 " | 8 | 14 | 9 | 23 | 48 | 14 | |||
R3 / 8 " | 8 | 14 | 10 | 23 | 50 | 17 | |||
R1 / 2 " | 8 | 14 | 11 | 23 | 51 | 21 | |||
ค่า PH10 | R1 / 8 " | 10 | 18 | 8 | 27 | 56 | 27 | ||
R1 / 4 " | 10 | 18 | 9 | 27 | 57 | 17 | |||
R3 / 8 " | 10 | 18 | 10 | 27 | 58 | 17 | |||
R1 / 2 " | 10 | 18 | 11 | 27 | 59 | 21 | |||
ค่า PH12 | R1 / 4 '' | 12 | 21 | 10 | 33 | 28 | 15 | ||
R3 / 8 '' | 12 | 21 | 12 | 35 | 34 | 19 | |||
R1 / 2 '' | 12 | 21 | 13 | 37 | 37 | 24 |
Rhabditiform ผ่านการติดตั้ง:
ภาพ | มิติ | หมายเลขชิ้นส่วน | ง | D1 | L1 | ล | ช |
PGJ4 | 4 | 11 | 17 | 35 | 4 | ||
4 | 13 | 18 | 36 | 6 | |||
PGJ6 | 6 | 13 | 20 | 38 | 4 | ||
6 | 13 | 18 | 36 | 6 | |||
6 | 13 | 21 | 38 | 8 | |||
PGJ8 | 8 | 15 | 20 | 42 | 4 | ||
8 | 15 | 21 | 42 | 6 | |||
8 | 15 | 21 | 41 | 8 | |||
8 | 17 | 23 | 43 | 10 | |||
PGJ10 | 10 | 15 | 20 | 42 | 4 | ||
10 | 15 | 21 | 45 | 6 | |||
10 | 15 | 24 | 47 | 8 | |||
10 | 17 | 23 | 45 | 10 | |||
10 | 21 | 24 | 46 | 12 | |||
PGJ12 | 12 | 21 | 20 | 44 | 6 | ||
12 | 24 | 20 | 49 | 8 | |||
12 | 26 | 20 | 50 | 10 | |||
12 | 24 | 21 | 47 | 12 |
รายชื่ออุปกรณ์ท่อลมพลาสติกทั้งหมด:
การเลือกอุปกรณ์ที่เหมาะสมสำหรับระบบนิวเมติกของคุณ:
ฟิตติ้งช่วยควบคุมแรงและทิศทางการไหลของก๊าซอัดหรืออากาศที่ใช้ในระบบนิวเมติกข้อพิจารณาประการแรกในการเลือกตัวเชื่อมต่อคือประเภทของเรือที่คุณจะเชื่อมต่อเช่นความยืดหยุ่นของท่อหรือท่อตลอดจนเส้นผ่านศูนย์กลางภายใน (ID) และเส้นผ่านศูนย์กลางภายนอก (OD) ของเรือเพื่อให้แน่ใจว่า การปิดผนึกที่เพียงพอและการเชื่อมต่อที่ปลอดภัยการเลือกวัสดุที่เหมาะสมสำหรับขั้วต่อลมของคุณก็มีความสำคัญเช่นกันรวมถึงความเข้ากันได้ของก๊าซหรือความต้านทานต่อความร้อนหรือการกัดกร่อน
ข้อควรพิจารณาอื่น ๆ ในการเลือกขั้วต่อระบบนิวเมติกที่เหมาะสม ได้แก่ :
1. ประเภทของการเชื่อมต่อและฟังก์ชันการทำงาน
2. ความดันการทำงานของระบบนิวเมติก
3. ช่วงอุณหภูมิในการทำงาน
4. ข้อกำหนด PSI สำหรับแอปพลิเคชันของคุณ
5. ปริมาณการสั่นสะเทือนที่เกิดจากระบบนิวเมติก
6. ประเภทเกลียวของข้อต่อรับ
มุ่งเน้นไปที่ความต้องการของคุณเสนอทางออกที่ดีที่สุดให้คุณ:
√ติดต่อเราหากมีบางประเด็นที่คุณสงสัย
√ติดต่อเราหากต้องการเปลี่ยนแปลง
√ติดต่อเราหากไม่ใช่คนที่คุณกำลังมองหา
√ติดต่อเราหากคุณกำลังออกแบบ
ยินดีต้อนรับสู่คำถามและข้อสงสัยของคุณ!
