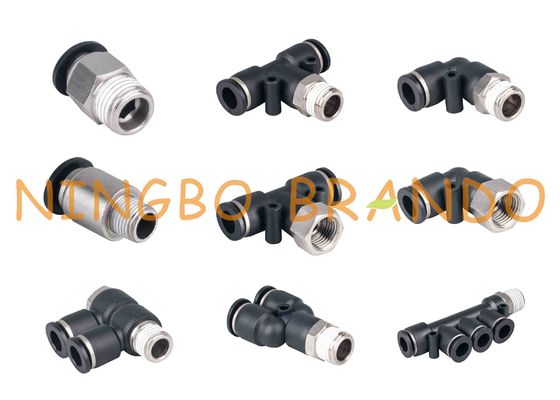

นิวเมติกฟิตติ้ง Quick Connect

นิวเมติกฟิตติ้ง Quick Connect

การดันอุปกรณ์ของ Brando (หรือดันเพื่อเชื่อมต่ออุปกรณ์) ช่วยให้เชื่อมต่อและถอดท่อได้ง่ายโดยไม่ทำให้ท่อเสียหายอุปกรณ์ดันคอมโพสิตกลายเป็นชิ้นส่วนสำคัญในระบบนิวเมติกและของไหลอุปกรณ์ดันในของ Brando มีให้เลือกหลายประเภทแม่พิมพ์ขนาดและประเภทเกลียวเพื่อตอบสนองความต้องการท่อเมตริกและนิ้วที่หลากหลายอุปกรณ์ดันคอมโพสิตของเราสามารถรองรับได้ทั้งท่อขนาดเมตริกและท่อขนาดนิ้วที่ทำจากโพลียูรีเทนโพลีเอทิลีนและไนลอนอุปกรณ์ดันเข้าแบบคอมโพสิตเหมาะอย่างยิ่งสำหรับงานอุตสาหกรรมนิวเมติกทั่วไป

คุณสมบัติ Push-In Fitting ของ Brando
1. รูปร่างเสริมของ Release Sleeve: ในฐานะผู้ผลิต Brando สามารถจัดหาปลอกแขนรูปไข่และทรงกลม
2. แขนเสื้อหลายสี: น้ำเงิน, ดำ, ส้ม, แดง, ส้ม, เทา
3. รองรับประเภทการเชื่อมต่อประเภทเธรด: R (PT, BSPT), G (BSPP), NPT, UNF, UNC, เมตริก
4. รองรับท่อขนาดเมตริก OD: 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. รองรับท่อขนาดนิ้ว OD: 1/8 ", 5/32", 3/16 ", 1/4", 5/16 ", 3/8", 1/2 ", 5/8"

ขนาดและรหัสการสั่งซื้อของอุปกรณ์ท่อลม:

ตรงชาย:

ภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	L1	ล	ส	Hex ด้านใน
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1 / 8 "	4	8	21	12	3
			R1 / 4 "	4	9	18	13	3
			R3 / 8 "	4	10	20	17	3
			R1 / 2 "	4	11	22	21	3
		พีซี 6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1 / 8 "	6	8	22	12	4
			R1 / 4 "	6	9	22	13	4
			R3 / 8 "	6	10	21	17	4
			R1 / 2 "	6	11	23	21	4
		พีซี 8	R1 / 8 "	8	8	27	14	4
			R1 / 4 "	8	9	24	14	6
			R3 / 8 "	8	10	22	17	6
			R1 / 2 "	8	11	23	21	6
		พีซี 10	R1 / 8 "	10	8	29	27	4
			R1 / 4 "	10	9	30	17	6
			R3 / 8 "	10	10	28	17	8
			R1 / 2 "	10	11	24	21	8
		พีซี 12	R1 / 8 "	12	8	31	19	4
			R1 / 2 "	12	9	32	19	6
			R3 / 8 "	12	10	29	19	10
			R1 / 2 "	12	11	31	21	10

ข้อศอกดันชายที่เหมาะสม:

ภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	D1	L1	ล	L '	ส
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PL8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PL10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PL12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

สาขา Tee ชาย:

ภาพ	มิติ	หมายเลขชิ้นส่วน	ร	ง	D1	L1	ล	L '	ส
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1 / 8 "	4	11	8	19	27	12
			R1 / 4 "	4	11	9	19	28	13
			R3 / 8 "	4	11	10	19	30	17
			R1 / 2 "	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1 / 8 "	6	13	8	20	28	12
			R1 / 4 "	6	13	9	20	29	13
			R3 / 8 "	6	13	10	20	31	17
			R1 / 2 "	6	13	11	20	32	21
		PT8	R1 / 8 "	8	14	8	23	31	14
			R1 / 4 "	8	14	9	23	32	14
			R3 / 8 "	8	14	10	23	33	17
			R1 / 2 "	8	14	11	23	35	21
		PT10	R1 / 8 "	10	18	8	27	35	27
			R1 / 4 "	10	18	9	27	36	17
			R3 / 8 "	10	18	10	27	37	17
			R1 / 2 "	10	18	11	27	39	21
		PT12	R1 / 8 "	12	21	8	30	37	19
			R1 / 2 "	12	21	9	30	38	19
			R3 / 8 "	12	21	10	30	39	19
			R1 / 2 "	12	21	11	30	41	21

รายชื่ออุปกรณ์ท่อลมพลาสติกทั้งหมด:

การเลือกอุปกรณ์ที่เหมาะสมสำหรับระบบนิวเมติกของคุณ:

ฟิตติ้งช่วยควบคุมแรงและทิศทางการไหลของก๊าซอัดหรืออากาศที่ใช้ในระบบนิวเมติกข้อพิจารณาประการแรกในการเลือกตัวเชื่อมต่อคือประเภทของเรือที่คุณจะเชื่อมต่อเช่นความยืดหยุ่นของท่อหรือท่อตลอดจนเส้นผ่านศูนย์กลางภายใน (ID) และเส้นผ่านศูนย์กลางภายนอก (OD) ของเรือเพื่อให้แน่ใจว่า การปิดผนึกที่เพียงพอและการเชื่อมต่อที่ปลอดภัยการเลือกวัสดุที่เหมาะสมสำหรับขั้วต่อลมของคุณก็มีความสำคัญเช่นกันรวมถึงความเข้ากันได้ของก๊าซหรือความต้านทานต่อความร้อนหรือการกัดกร่อน

ข้อควรพิจารณาอื่น ๆ ในการเลือกขั้วต่อระบบนิวเมติกที่เหมาะสม ได้แก่ :
1. ประเภทของการเชื่อมต่อและฟังก์ชันการทำงาน
2. ความดันการทำงานของระบบนิวเมติก
3. ช่วงอุณหภูมิในการทำงาน
4. ข้อกำหนด PSI สำหรับแอปพลิเคชันของคุณ
5. ปริมาณการสั่นสะเทือนที่เกิดจากระบบนิวเมติก
6. ประเภทเกลียวของข้อต่อรับ

มุ่งเน้นไปที่ความต้องการของคุณเสนอทางออกที่ดีที่สุดให้คุณ:

√ติดต่อเราหากมีบางประเด็นที่คุณสงสัย

√ติดต่อเราหากต้องการเปลี่ยนแปลง
√ติดต่อเราหากไม่ใช่คนที่คุณกำลังมองหา

√ติดต่อเราหากคุณกำลังออกแบบ

ยินดีต้อนรับสู่คำถามและข้อสงสัยของคุณ!
