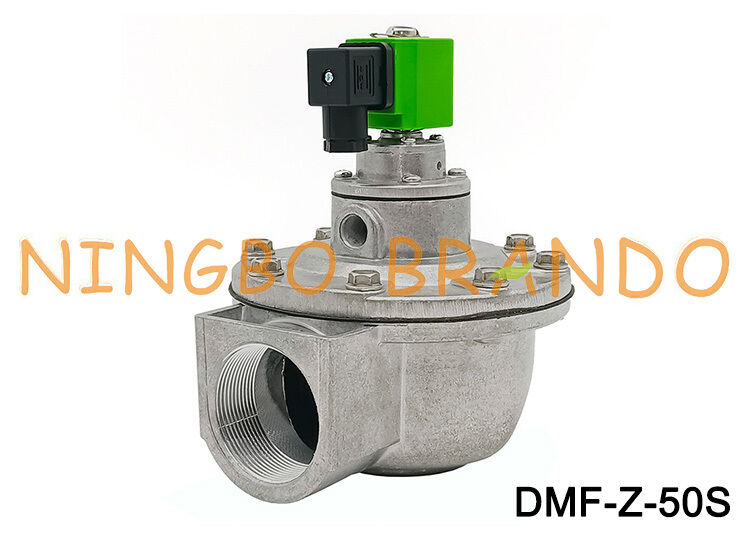

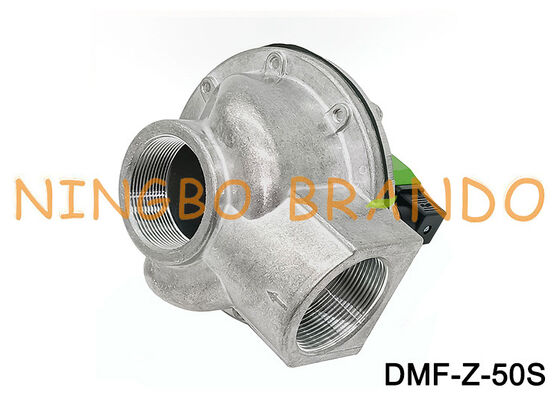

DMF-Z-50S G2 นิ้วมุมขวานิวเมติกพัลส์โซลินอยด์ไดอะแฟรมวาล์ว AC220V DC24V

โซลินอยด์ไดอะแฟรมวาล์วแบบมุมฉาก DMF-Z-50S G2 นิ้ว AC220V DC24V

DMF-Z-50S เป็นวาล์วพัลส์เจ็ทแบบแม่เหล็กไฟฟ้ามุมฉากขนาด 2 นิ้ว (DN50) ที่ออกแบบมาสำหรับการทำความสะอาดแบบย้อนกลับในเครื่องดักฝุ่นอุตสาหกรรมและระบบถุงกรอง ใช้ไพลอตโซลินอยด์แบบรวมและโครงสร้างไดอะแฟรมคู่ โดยมีช่องเข้าและช่องออกทำมุม 90 องศา

การทำงานของ DMF-Z-50S

DMF-Z-50S ใช้ไพลอตแม่เหล็กไฟฟ้าแบบรวมเพื่อควบคุมไดอะแฟรมหลักสองตัว

ลำดับการทำความสะอาดแบบพัลส์คือ:

1. ตัวควบคุมพัลส์จ่ายไฟให้กับขดลวดโซลินอยด์
2. ไพลอตจะปล่อยอากาศที่กักเก็บไว้ออกจากห้องไดอะแฟรมอย่างรวดเร็ว
3. ความแตกต่างของแรงดันทำให้ชุดไดอะแฟรมหลักเปิดออก
4. อากาศอัดจะถูกปล่อยออกทางช่องออกขนาด 2 นิ้วไปยังท่อเป่าลม
5. เมื่อสัญญาณไฟฟ้าสิ้นสุดลง ไพลอตจะปิด
6. อากาศจะไหลผ่านช่องระบายอากาศของไดอะแฟรม ทำให้แรงดันกลับคืนสู่สภาพเดิมและปิดวาล์ว

การออกแบบไพลอตแบบรวมมีวัตถุประสงค์เพื่อให้เปิดได้อย่างรวดเร็วสำหรับการทำความสะอาดด้วยอากาศอัดแบบพัลส์สั้นๆ

ความแตกต่างหลักคือการกำหนดค่าการติดตั้ง ซีรีส์ Z เหมาะสำหรับกรณีที่ช่องอากาศเข้าและข้อต่อท่อเป่าลมต้องการการจัดเรียงแบบ 90 องศา ในขณะที่ซีรีส์ Y ออกแบบมาสำหรับการติดตั้งโดยตรงบนท่อลม

ข้อมูลทางเทคนิคของ  วาล์วพัลส์เจ็ทมุมฉากชนิด Z:ไพลอตแบบรวม
