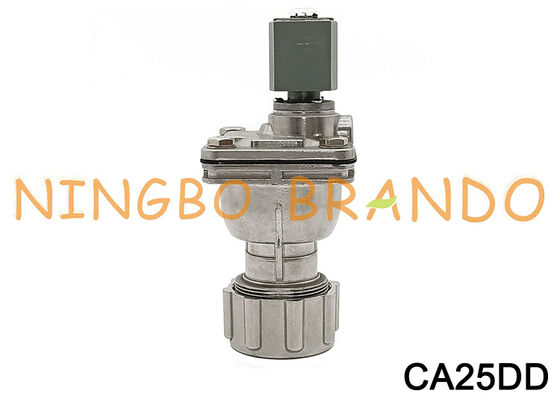

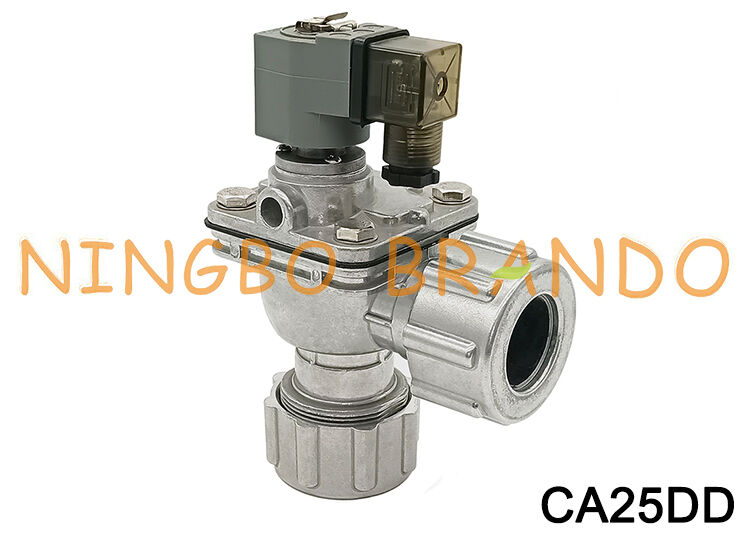

CA25DD โซลินอยด์ไดอะแฟรมวาล์ว 1 '' วาล์วเก็บฝุ่นทดแทน

วาล์วไดอะแฟรมโซลินอยด์ CA25DD ขนาด 1 นิ้ว สำหรับเปลี่ยนวาล์วเครื่องดักฝุ่น

CA25DD (หรือ Goyen type CA25DD) เป็นวาล์วไดอะแฟรมแบบพัลส์เจ็ทประสิทธิภาพสูง ขนาด 1 นิ้ว ที่ใช้กันอย่างแพร่หลายในระบบดักจับฝุ่นอุตสาหกรรมและระบบทำความสะอาดถุงกรอง

ข้อมูลจำเพาะและคุณสมบัติหลัก

ประเภท: วาล์วไดอะแฟรมแบบพัลส์เจ็ท พร้อมโซลินอยด์ในตัว

การเชื่อมต่อ / การออกแบบ: มีปลายข้อต่อแบบ DD-series (ดีไซน์แบบ Dresser Nut) สำหรับการติดตั้งที่รวดเร็ว ไม่ต้องใช้เครื่องมือ โดยติดตั้งโดยตรงกับท่อเป่าลมแบบผนังเรียบ โดยไม่ต้องใช้เกลียวตัวผู้

ขนาดพอร์ต: 1 นิ้ว (25 มม.)

การใช้งาน: ใช้ในระบบทำความสะอาดตัวกรองแบบย้อนกลับ (reverse-pulse) เพื่อกำจัดฝุ่นที่สะสมบนถุงกรอง ตลับกรอง หรือตัวกรองแบบซอง

ตัวเลือกแรงดันไฟฟ้า: มีให้เลือกหลากหลายแรงดันไฟฟ้าของคอยล์โซลินอยด์นำร่อง รวมถึง 110V AC, 240V AC, 24V AC และ 12V/24V DC

ชุดซ่อม: ชุดซ่อมไดอะแฟรมสำหรับเปลี่ยนมาตรฐาน (เช่น ซีรีส์ K2501 / K2500)

ขนาดของวาล์วพัลส์เจ็ท Goyen Type CA25DD:

ข้อมูลทางเทคนิคของวาล์วพัลส์เจ็ท Dresser Nut :

วิดีโอของวาล์วพัลส์เจ็ท Goyen Type CA25DD:

วาล์วพัลส์ Goyen Type เพิ่มเติมให้คุณเลือก:

       แบบเกลียว                   แบบติดตั้งในท่อ                   แบบ Dresser Nut             แบบหน้าแปลน

          ซีรีส์ RCA                          คอยล์โซลินอยด์                ชุดแกนวาล์ว                ตัวควบคุมพัลส์

หลักการทำงาน:

วาล์วพัลส์แม่เหล็กไฟฟ้าประกอบด้วยตัวควบคุมนำร่องแม่เหล็กไฟฟ้า ไดอะแฟรม และตัววาล์ว เนื่องจากความแตกต่างของแรงดันที่กระทำต่อสองด้านของไดอะแฟรม ไดอะแฟรมจะถูกกดแนบกับช่องทางออกของวาล์วเพื่อรักษาสภาพวาล์วให้อยู่ในตำแหน่ง "ปิด"

เมื่อได้รับพลังงานจากสัญญาณไฟฟ้าจากตัวควบคุม แกนแม่เหล็กไฟฟ้าจะเคลื่อนที่เพื่อเปิดช่องทางออกของห้องด้านหลัง

อากาศอัดในห้องด้านหลังจะพุ่งออกมาเพื่อลดแรงดัน และอากาศที่มีแรงดันในห้องด้านหน้าจะดันไดอะแฟรมขึ้นเพื่อเปิดช่องทางออกหลักของวาล์ว จากนั้นวาล์วพัลส์แม่เหล็กไฟฟ้าจะเปิดและเริ่มเป่าลม

เมื่อสัญญาณหายไป สปริงจะทำงานทันทีเพื่อส่งตัวควบคุมนำร่องกลับไปยังตำแหน่งเดิมและปิดช่องทางออก ไดอะแฟรมจะปิดทางเดินโดยผลของแรงดันในห้องด้านหน้าและสปริง วาล์วพัลส์จะหยุดเป่าลม

รูเล็กๆ ในไดอะแฟรมจะหน่วงการไหลของอากาศเมื่อแกนยกขึ้นเพื่อปล่อยแรงดัน เมื่อปิดรูระบาย แรงดันแก๊สจะเติมเข้าไปในห้องด้านหน้าเพื่อปิดทางเดินโดยไดอะแฟรม วาล์วพัลส์จะหยุดเป่าลม
