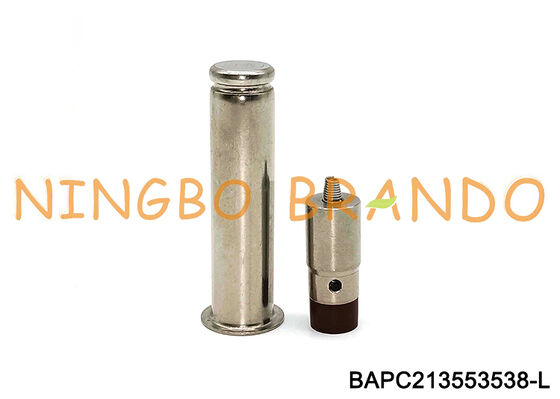

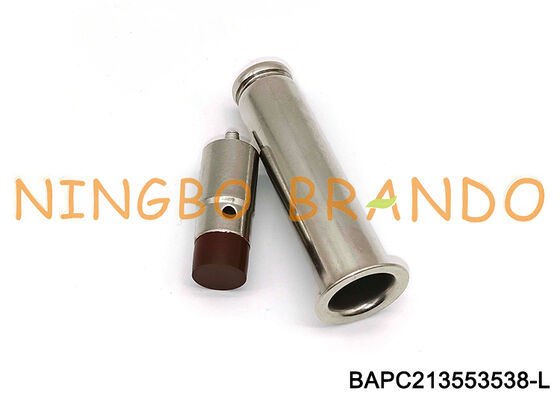

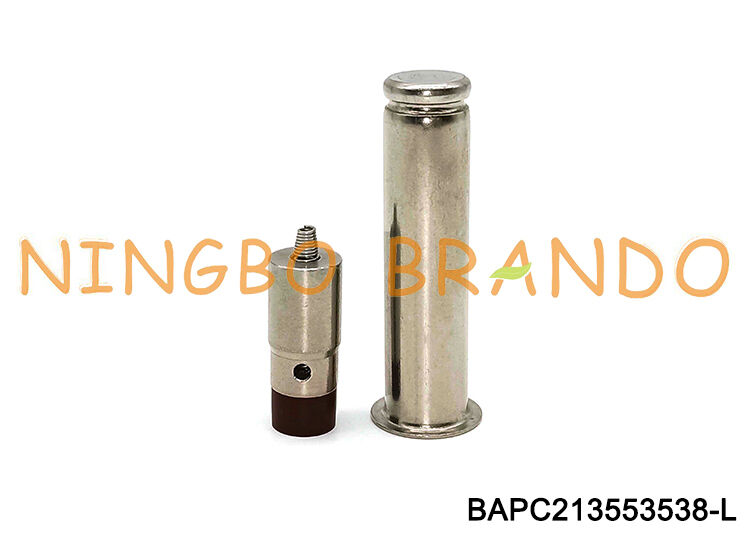

เวอร์ชั่นเก่า BFEC ประเภท Solenoid Armature สําหรับ DMF ซีรีส์ Pulse Jet Valve ชุดซ่อมแซม

รุ่นเก่า BFEC Type Solenoid Armature สำหรับชุดซ่อมประกอบวาล์วพัลส์เจ็ท DMF Series

ตำแหน่งและทาง:2/2 ทาง
แรงดันไฟฟ้า:AC, DC มีให้เลือกทั้งหมด
ประเภทการติดตั้ง:หน้าแปลน
เส้นผ่านศูนย์กลางภายนอกของท่อไกด์:13.5 มม.
ความสูงในการติดตั้งสำหรับการประกอบคอยล์:50.8 มม.
ซีลลูกสูบสำหรับเส้นผ่านศูนย์กลางรู:10.5 มม.
การใช้งาน:วาล์วพัลส์ DMF Series
วัสดุท่อไกด์:สแตนเลส

โดยปกติใช้ในวาล์วโซลินอยด์เครื่องเก็บฝุ่น:วาล์วโซลินอยด์เครื่องเก็บฝุ่นเป็นสวิตช์ลมสำหรับระบบกำจัดฝุ่นของตัวกรองถุงพัลส์ ควบคุมโดยสัญญาณเอาต์พุตของตัวควบคุมการฉีดพัลส์ ถุงกรองจะถูกฉีดทีละใบ และความต้านทานของเครื่องเก็บฝุ่นจะถูกเก็บไว้ภายในช่วงที่กำหนดเพื่อทำความสะอาดฝุ่น เพื่อให้มั่นใจถึงความสามารถในการประมวลผลและประสิทธิภาพของเครื่องเก็บฝุ่น

ขนาดหลักของชุดซ่อมวาล์วพัลส์ชนิด SBFEC รุ่นเก่า:

ข้อมูลทางเทคนิคเกี่ยวกับก้านวาล์วพัลส์ชนิด SBFEC:

รายละเอียด:

หลักการทำงานของวาล์วพัลส์:

ไดอะแฟรมแบ่งวาล์วโซลินอยด์พัลส์ออกเป็นสองห้อง เมื่อเปิดลม อัดอากาศจะเข้าสู่ห้องด้านหลังผ่านรูลิ้นปีกผีเสื้อ ในเวลานี้ แรงดันของห้องด้านหลังจะกดไดอะแฟรมเพื่อปิดพอร์ตเอาต์พุตของวาล์ว และวาล์วโซลินอยด์พัลส์อยู่ในสถานะ "ปิด" สัญญาณไฟฟ้าของตัวควบคุมการฉีดพัลส์ทำให้ชุดเกราะของวาล์วโซลินอยด์พัลส์เคลื่อนที่ ช่องระบายอากาศของห้องด้านหลังของวาล์วเปิดขึ้น ห้องด้านหลังสูญเสียแรงดันอย่างรวดเร็ว ไดอะแฟรมเคลื่อนที่ไปข้างหลัง อัดอากาศจะถูกฉีดผ่านทางออกของวาล์ว และวาล์วโซลินอยด์พัลส์อยู่ในสถานะ "เปิด" เมื่อสัญญาณไฟฟ้าของอุปกรณ์ควบคุมการฉีดพัลส์หายไปและชุดเกราะของวาล์วโซลินอยด์พัลส์ถูกรีเซ็ต ทางออกของห้องด้านหลังจะถูกปิด และแรงดันของห้องด้านหลังจะเพิ่มขึ้นเพื่อให้ไดอะแฟรมปิดไปยังทางออกของวาล์ว และวาล์วโซลินอยด์พัลส์อยู่ในสถานะ "ปิด"

คุณสมบัติของผลิตภัณฑ์:
1. แกนคงที่และแกนเคลื่อนที่ (ลูกสูบ):
ใช้วัสดุป้องกันสนิมและทนต่อการกัดกร่อนที่มีการนำไฟฟ้าแม่เหล็กสูงและแรงยึดเหนี่ยวต่ำ เพื่อให้มั่นใจว่าชุดประกอบเกราะมีความทนทานและทำงานได้อย่างชาญฉลาด

2. ท่อไกด์ (ท่อลูกสูบ):
ตัวเลือกทองเหลืองและสแตนเลส เกรด H62 หรือ SUS304;
ความหนาของผนังตั้งแต่ 0.25~2.5 มม. อื่นๆ สามารถปรับแต่งได้;
ชนิดของการเชื่อมเพื่อรองรับแรงดันใช้งานต่างๆ เช่น การเชื่อมด้วยเลเซอร์ การเชื่อมด้วยอาร์กอน การบัดกรีเงิน การตัดเฉือนจากแท่งแข็งทั้งหมดโดยตรงก็มีให้เช่นกัน

3. สปริง:
สแตนเลส SUS304 ป้องกันสนิม พร้อมประสิทธิภาพในการคืนสภาพที่ดี

4. ซีล:
ตัวเลือก NBR, HNBR, FKM, EPDM, PTFE, วัสดุเกรดอาหาร ยินดีต้อนรับข้อกำหนดอื่นๆ ของคุณ

5 วงแหวนแรเงา:
มีวัสดุทองแดงและเงิน

6. สามารถจัดหาแหวนรองและน็อตยึดได้หากมีความต้องการ

เน้นที่ความต้องการของคุณ เสนอวิธีแก้ปัญหาที่ดีที่สุด:
√ ติดต่อเราหากมีข้อสงสัยบางประการ
√ ติดต่อเราหากต้องการเปลี่ยนแปลงบางแห่ง
√ ติดต่อเราหากไม่ใช่สิ่งที่คุณกำลังมองหา
√ ติดต่อเราหากคุณกำลังออกแบบ
ยินดีต้อนรับคำถามและการสอบถามของคุณ!
