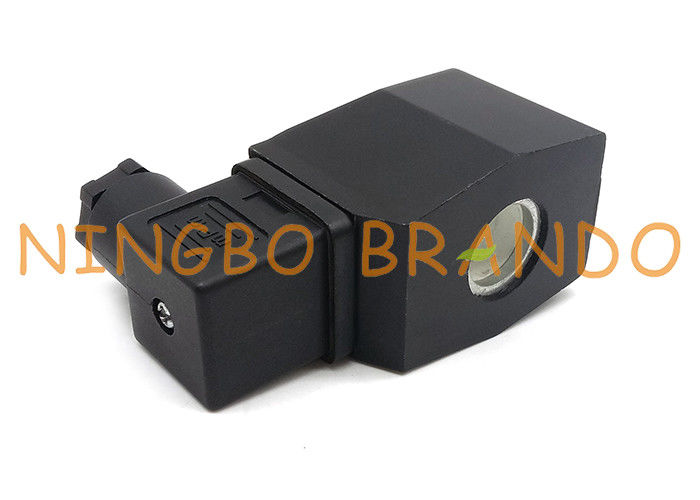

AB410 เส้นผ่านศูนย์กลางภายใน 16 มม. สูง 40 มม. CKD ประเภทโซลินอยด์วาล์วคอยล์

AB410 16 มม. เส้นผ่านศูนย์กลางภายในสูง 40 มม. CKD ประเภทโซลินอยด์วาล์วคอยล์

ขดลวดโซลินอยด์วาล์วนี้ใช้กับโซลินอยด์วาล์วซีรีส์ CKD AB41-02 / AB41-03แกนโซลินอยด์วาล์วเป็นส่วนปิดผนึกและปิดผนึกของขดลวดโซลินอยด์หรือที่เรียกว่าขดลวดโซลินอยด์วาล์วกล่าวคือ ขดลวดไฟฟ้าที่ได้รับบาดเจ็บและปิดผนึกถูกปิดผนึกด้วยวัสดุฉนวน เหลือเพียงขั้วต่อ ฉนวน กันน้ำ ป้องกันการจลาจล ทนไฟ ป้องกันการกัดกร่อน ฯลฯ

คุณสมบัติ
แรงแม่เหล็กแรงสูง
หน้าที่ต่อเนื่อง ED100%
ให้บริการสูงถึง 180 ℃ ด้วยสายคลาส H ตามมาตรฐาน IEC317-8
ระดับการป้องกัน IP 65, IP67 หรืออื่น ๆ ตามคำขอ
แรงดันไฟฟ้าและกำลังไฟหลายประเภทสำหรับการเลือก AC หรือ DC
โซลูชันที่กำหนดเองมีให้ใช้งาน

พารามิเตอร์ทางเทคนิคของCKD AB41-02 / AB41-03 Series โซลินอยด์วาล์วคอยล์:

มิติหลักของ CKD Type AB41-02 / AB41-03 โซลินอยด์คอยล์:

การขยายรายละเอียดของ AB41-02 / AB41-03 CKD Type Electromagnetic Coil:

ใช้ใน CKD AB41-02 / AB41-03 Series Water Solenoid Valve:

ข้อมูลเพิ่มเติมเกี่ยวกับ CKD ประเภท AB41-02 / AB41-03 โซลินอยด์คอยล์ในวิดีโอ Youtube ด้านล่าง:

อุณหภูมิการประกอบโซลินอยด์วาล์วเพิ่มขึ้นและความต้องการอุณหภูมิสูงสุด:

ตามระดับความต้านทานความร้อนที่กำหนดโดย GB/T 11021 อุณหภูมิสูงสุดที่ได้จากการเพิ่มขึ้นของอุณหภูมิของการประกอบขดลวดแม่เหล็กไฟฟ้าและการเพิ่มขึ้นของอุณหภูมิแวดล้อมจะต้องไม่เกินตารางต่อไปนี้

แรงดันไฟฟ้าทนต่อวิธีการทดสอบความถี่ของขดลวดแม่เหล็กไฟฟ้า:

ใช้แรงดันทดสอบที่ระบุในตารางด้านล่างระหว่างขั้วต่อแหล่งจ่ายไฟกับขั้วต่อกราวด์กระแสไฟรั่วถูกกำหนดเป็น 1ma, ประเภทการทดสอบ 1 นาที, การทดสอบจากโรงงาน 1 วินาทีเพิ่มค่าที่กำหนดขึ้น 10%) โดยไม่มีอาการเสีย คายประจุ หรือวาบไฟตามผิว

ความต้านทานของขดลวดแม่เหล็กไฟฟ้าวัดโดยเครื่องทดสอบความต้านทานกระแสตรงหรือไฟล์ความต้านทานมัลติมิเตอร์ เมื่ออุณหภูมิแวดล้อมไม่เกิน 20 ℃ ความต้านทานมาตรฐานจะคำนวณดังนี้

R2 = (T2 + 234.5)/(234.5 + 20) * R1

T2 - อุณหภูมิแวดล้อมในหน่วยองศาเซลเซียส

R1 - ความต้านทานมาตรฐาน กล่าวคือ ความต้านทานที่ 20℃

R2 - ความต้านทานมาตรฐานในอุณหภูมิปัจจุบัน แสดงเป็นโอห์ม (Ω)

ยินดีต้อนรับสู่คำถามและข้อซักถามใด ๆ ของคุณ!
