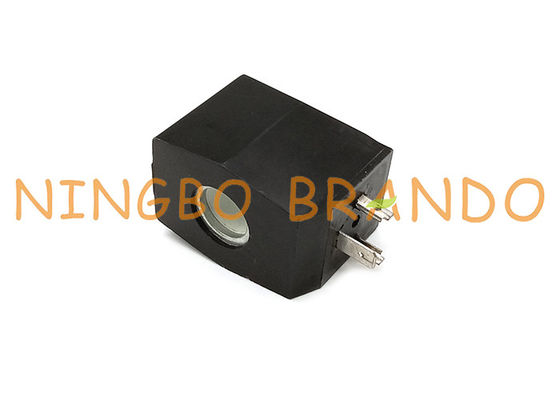

AB410 เส้นผ่านศูนย์กลางภายใน 16 มม. CKD ประเภทโซลินอยด์วาล์วขดลวดแม่เหล็ก

AB410 เส้นผ่านศูนย์กลางภายใน 16 มม. CKD ประเภทโซลินอยด์วาล์วขดลวดแม่เหล็ก

ขดลวดโซลินอยด์วาล์วนี้ใช้กับโซลินอยด์วาล์วซีรีส์ CKD AB41-02 / AB41-03แกนโซลินอยด์วาล์วเป็นส่วนปิดผนึกและปิดผนึกของขดลวดโซลินอยด์หรือที่เรียกว่าขดลวดโซลินอยด์วาล์วกล่าวคือขดลวดไฟฟ้าที่ได้รับบาดเจ็บและปิดผนึกจะถูกปิดผนึกด้วยวัสดุฉนวนเหลือเพียงขั้วฉนวนกันน้ำป้องกันการจลาจลทนไฟป้องกันการกัดกร่อน ฯลฯ

กระสวยคอยล์หมายถึงเสารอบลวดเคลือบขดลวดแม่เหล็กไฟฟ้าคือขดลวดเคลือบที่พันรอบโครงกระดูกและขึ้นรูปจากวัสดุฉนวนวัสดุกรอบทั่วไปคือ PA พลาสติกและต้องใช้เกรดฉนวนขดลวดโซลินอยด์วาล์วเทียบเท่าจากนั้นขดลวดแม่เหล็กไฟฟ้าจะถูกวางไว้ที่กึ่งกลางของขดลวดโซลินอยด์วาล์วเพื่อสร้างแกนเมื่อได้รับพลังงานขดลวดจะสร้างสนามแม่เหล็กเพื่อดึงดูดแกน

หลักการทำงานและโซลีนอยด์ประเภทต่างๆที่มีอยู่ในตลาดโซลีนอยด์เป็นวิธีที่ง่ายและมีประสิทธิภาพสำหรับการควบคุมวาล์วและสวิตช์แม่เหล็กไฟฟ้าหรือลูกโซ่เชิงกล

หลักการทำงานและการตอบสนองในทันทีทำให้เป็นโซลูชันที่ดีกว่าสำหรับแอปพลิเคชันที่ต้องการพลังงานจำนวนมากในพื้นที่ขนาดเล็กและในกรณีที่ต้องการการทำงานที่รวดเร็วสม่ำเสมอและมีประสิทธิภาพ

พารามิเตอร์ทางเทคนิคของCKD AB41-02 / AB41-03 Series ขดลวดโซลินอยด์วาล์ว:

มิติหลักของ CKD Type AB41-02 / AB41-03 Solenoid Coils:

การขยายรายละเอียดของ AB41-02 / AB41-03 CKD Type Electromagnetic Coil:

ใช้กับ CKD AB41-02 / AB41-03 Series Water Solenoid Valve:

รายละเอียดเพิ่มเติมเกี่ยวกับ CKD ประเภท AB41-02 / AB41-03 โซลินอยด์คอยส์ในวิดีโอ Youtube ด้านล่าง:

อุณหภูมิในการประกอบวาล์วโซลินอยด์เพิ่มขึ้นและความต้องการอุณหภูมิสูงสุด:

ตามเกรดความต้านทานความร้อนที่กำหนดโดย GB / T 11021 อุณหภูมิสูงสุดที่ได้จากการเพิ่มขึ้นของอุณหภูมิของชุดขดลวดแม่เหล็กไฟฟ้าและการเพิ่มขึ้นของอุณหภูมิโดยรอบจะต้องไม่เกินตารางต่อไปนี้:

วิธีทดสอบแรงดันไฟฟ้าของขดลวดแม่เหล็กไฟฟ้าความถี่ไฟฟ้า:

ใช้แรงดันทดสอบที่ระบุในตารางด้านล่างระหว่างขั้วจ่ายไฟและขั้วกราวด์กระแสไฟรั่วถูกตั้งค่าเป็น 1ma ประเภทการทดสอบ 1 นาทีการทดสอบจากโรงงาน 1 วินาทีเพิ่มค่าที่ระบุ 10%) โดยไม่มีการสลายการคายประจุหรือการวาบไฟ

ความต้านทานของขดลวดแม่เหล็กไฟฟ้าวัดได้โดยเครื่องทดสอบความต้านทานกระแสตรงหรือไฟล์ความต้านทานมัลติมิเตอร์เมื่ออุณหภูมิแวดล้อมไม่ใช่ 20 ℃ความต้านทานมาตรฐานจะคำนวณดังนี้:

R2 = (T2 + 234.5) / (234.5 + 20) * R1

T2 - อุณหภูมิโดยรอบเป็นองศาเซลเซียส

R1 - ความต้านทานมาตรฐานเช่นความต้านทานที่ 20 ℃

R2 - ความต้านทานมาตรฐานในอุณหภูมิปัจจุบันแสดงเป็นโอห์ม (Ω)
