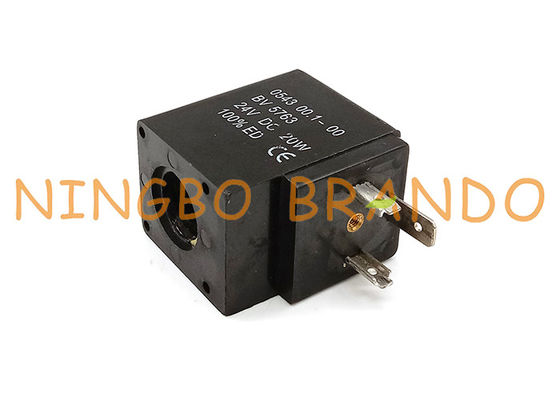

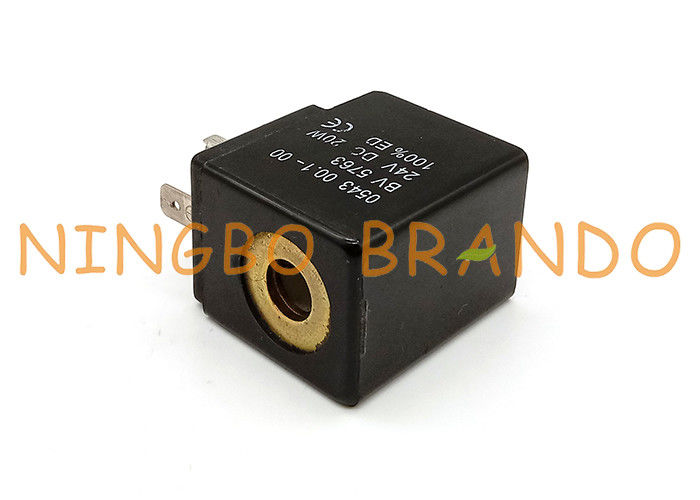

0543 Nass Type System 13 30mm Copper Wire Solenoid Magnet Coil

0543 Nass Type System 13 30mm Copper Wire Solenoid Magnet Coil

ขดลวดโซลินอยด์ 5043/5045 เป็นส่วนสำคัญของวาล์วระบายน้ำอิเล็กทรอนิกส์และเวลาอัตโนมัติของเอฟเฟกต์การระบายน้ำทำได้โดยการควบคุมของขดลวดโซลินอยด์และตัวจับเวลาวาล์วระบายน้ำอิเล็กทรอนิกส์จับคู่กับโซลินอยด์วาล์วโดยตัวจับเวลาอิเล็กทรอนิกส์โซลิดสเตตของวงจรอะนาล็อกเพื่อให้เกิดการระบายน้ำที่ควบแน่นโดยอัตโนมัติของระบบอัดอากาศวาล์วระบายน้ำอิเล็กทรอนิกส์ใช้กันอย่างแพร่หลายในส่วนประกอบของระบบอัดอากาศเช่นตัวกรองตัวแยกเครื่องอบแห้งถังเก็บก๊าซและฐานรองน้ำหยดเวลาและช่วงเวลาในการปล่อยสามารถปรับเปลี่ยนได้ตามความต้องการที่แตกต่างกันติดตั้งวาล์วระบายน้ำอิเล็กทรอนิกส์สังเกตว่าทิศทางของลูกศรบนตัววาล์วควรเป็นทิศทางเดียวกับทิศทางการไหลของคอนเดนเสทสามารถติดตั้งวาล์วระบายน้ำอิเล็กทรอนิกส์ในตำแหน่งใดก็ได้ควรวางภาชนะที่ทางออกของวาล์วเพื่อรวบรวมคอนเดนเสทนอกจากนี้ยังสามารถทำได้โดยการวางท่อ แต่ระวังอย่าใช้ท่อที่ไม่ต้านทานเมื่อวาล์วเปิด

โซลินอยด์คืออะไร?
โซลินอยด์เป็นคำทั่วไปสำหรับขดลวดที่ใช้เป็นแม่เหล็กไฟฟ้านอกจากนี้ยังหมายถึงอุปกรณ์ใด ๆ ที่แปลงพลังงานไฟฟ้าเป็นพลังงานกลโดยใช้โซลินอยด์อุปกรณ์สร้างสนามแม่เหล็กจากกระแสไฟฟ้าและใช้สนามแม่เหล็กเพื่อสร้างการเคลื่อนที่เชิงเส้นการใช้งานทั่วไปของโซลีนอยด์คือการเปิดสวิตช์เช่นสตาร์ทเตอร์ในรถยนต์หรือวาล์วเช่นในระบบสปริงเกลอร์

โซลินอยด์ทำงานอย่างไร
โซลินอยด์คือขดลวดในรูปเกลียวที่พันรอบลูกสูบซึ่งมักทำด้วยเหล็กเช่นเดียวกับแม่เหล็กไฟฟ้าทั้งหมดสนามแม่เหล็กจะถูกสร้างขึ้นเมื่อกระแสไฟฟ้าผ่านเส้นลวดแม่เหล็กไฟฟ้ามีข้อได้เปรียบเหนือแม่เหล็กถาวรตรงที่สามารถเปิดและปิดได้โดยการใช้งานหรือการกำจัดกระแสไฟฟ้าซึ่งเป็นสิ่งที่ทำให้มีประโยชน์ในฐานะสวิตช์และวาล์วและช่วยให้สามารถทำงานได้โดยอัตโนมัติทั้งหมด

เช่นเดียวกับแม่เหล็กทั้งหมดสนามแม่เหล็กของโซลินอยด์ที่เปิดใช้งานมีขั้วบวกและขั้วลบที่จะดึงดูดหรือขับไล่วัสดุที่ไวต่อแม่เหล็กในโซลินอยด์สนามแม่เหล็กไฟฟ้าทำให้ลูกสูบเคลื่อนที่ไปข้างหลังหรือไปข้างหน้าซึ่งเป็นวิธีที่ขดลวดโซลินอยด์เคลื่อนที่

พารามิเตอร์ทางเทคนิคของขดลวดโซลินอยด์วาล์วระบายอิเล็กทรอนิกส์:

มิติหลักของขดลวดโซลินอยด์ 5043/5045 สำหรับวาล์วระบายน้ำอิเล็กทรอนิกส์:

การขยายรายละเอียดของรูภายใน 14 มม. 42 ขดลวดโซลินอยด์ไฟฟ้าสูง:

การเชื่อมต่อของขดลวดแม่เหล็กไฟฟ้าสีดำ AC220V / DC24V ในวาล์วระบายน้ำอิเล็กทรอนิกส์:

ในกระบวนการใช้วาล์วระบายน้ำอิเล็กทรอนิกส์ควรสังเกตประเด็นต่อไปนี้:

1. ก่อนที่จะติดตั้งวาล์วระบายควรนำกากตะกอนเศษทองแดงสนิม ฯลฯ ออกจากระบบอัดอากาศขอแนะนำให้ระบายระบบเป็นเวลา 3-5 นาทีภายใต้แรงดันเต็มที่ก่อนที่จะติดตั้งวาล์วระบายน้ำ

2. ทิศทางการระบายน้ำเหมือนกับทิศทางของลูกศรบนตัววาล์ว

3. แรงดันไฟฟ้าควรสอดคล้องกับแรงดันของวาล์วระบายน้ำ (แรงดันวาล์วระบายน้ำถูกทำเครื่องหมายบนขดลวด)อย่าเชื่อมต่อแหล่งจ่ายไฟที่ไม่ถูกต้อง

4. สวิตช์เมมเบรนทดสอบบนตัวจับเวลาเป็นปุ่มทดสอบแบบแมนนวลทุกครั้งที่กดปุ่มวาล์วระบายน้ำจะถูกระบายออกหนึ่งครั้งปุ่มนี้ใช้เพื่อตรวจสอบสภาพการระบายน้ำได้ตลอดเวลาในการทำงานประจำวัน

5. ลูกบิดสองปุ่มของตัวจับเวลาใช้เพื่อปรับการคายประจุและช่วงเวลาผู้ใช้ควรปรับเวลาตามสภาพอากาศและสภาพการทำงาน

6. นอกจากฟังก์ชั่นการเชื่อมต่อแล้วสกรูขนาดเล็กบนกล่องแยกวาล์วระบายน้ำยังมีหน้าที่กดซีลเพื่อป้องกันไม่ให้น้ำเข้าตัวจับเวลาและขดลวดดังนั้นอย่าลืมขันให้แน่นมิฉะนั้นปะเก็นจะไม่กันน้ำซึ่งจะทำให้ขดลวดและการเผาไหม้ของตัวจับเวลาน็อตล็อคของขั้วยังกันน้ำได้ดังนั้นอย่าลืมขันให้แน่น

7. เมื่อใช้วาล์วระบายน้ำอิเล็กทรอนิกส์วาล์วขดลวดแม่เหล็กไฟฟ้าอาจปิดไม่แน่นซึ่งมักจะรั่วอยู่เสมอโดยปกติแล้วความผิดปกติไม่ได้เกิดจากคุณภาพของวาล์วระบายน้ำเองสาเหตุก็คือคอนเดนเสทสกปรกเกินไปและมีอนุภาคของแข็งเล็ก ๆ อยู่เข้าไปในปลั๊กวาล์วและจับที่ปลั๊กวาล์ว
