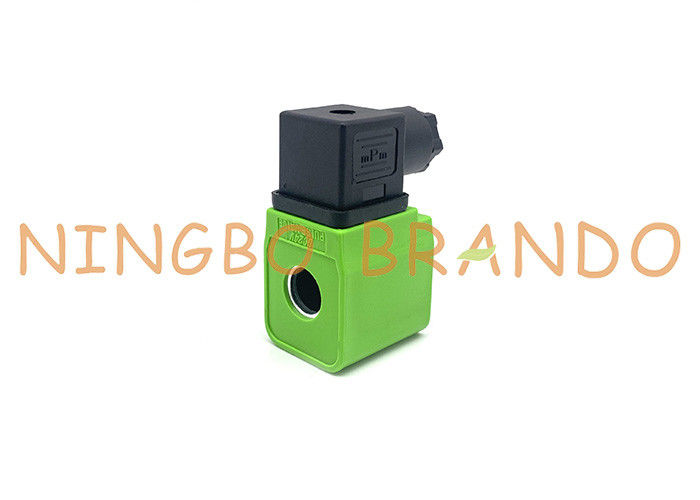

SBFEC Type DMF Series 13.5mm Hole Dust Collector Pulse Jet Valve Coil

SBFEC Type DMF Series 13.5mm Hole Dust Collector Pulse Jet Valve Coil

โหมดการเชื่อมต่อของขดลวดโซลินอยด์สามารถแบ่งออกเป็นประเภทตะกั่วและประเภทพิน

ขั้นแรกวิธีการเชื่อมต่อขดลวดโซลินอยด์:

1. ประเภทตะกั่ว: วิธีการเชื่อมต่อประเภทตะกั่วขดลวดแม่เหล็กไฟฟ้าสามารถแบ่งออกเป็นสายไฟฟ้าสายเคเบิลสองแกนและสายเคเบิลสามแกน

2. ประเภทพิน: ประเภทพินสามารถแบ่งออกเป็นปลั๊กสามตัว (DIN43650A, DIN43650B, DIN43650C หรือกำหนดเอง), ปลั๊กสองตัวหรือแบบกำหนดเอง

ประการที่สองระดับฉนวนของขดลวดโซลินอยด์:

1. เกรดวัสดุฉนวน: 130 (B) อุณหภูมิเพิ่มขึ้น≤ 85 ° C

2. เกรดวัสดุฉนวน: 155 (F) อุณหภูมิเพิ่มขึ้น≤ 115 ° C

3. เกรดวัสดุฉนวน: 180 (H) อุณหภูมิเพิ่มขึ้น≤ 140 ° C

4. เกรดวัสดุฉนวน: 200 (N) อุณหภูมิเพิ่มขึ้น≤ 160 ° C

พารามิเตอร์ทางเทคนิคของขดลวดวาล์วโซลินอยด์เจ็ทพัลส์:

มิติหลักของขนาดรู 13 มม. ชีพจรวาล์วอะไหล่ขดลวด:

เก่าและใหม่สองประเภททองแดงและพลาสติกชีพจรขดลวดโซลินอยด์ให้คุณเลือก:

เครื่องม้วนขดลวด DC24V / 220VAC ขดลวดวาล์วควบคุมอัตโนมัติ:

จะปรับปรุงค่า Q ของขดลวดโซลินอยด์บาดแผลได้อย่างไร?

ปัจจัยด้านคุณภาพ Q เป็นพารามิเตอร์น้ำหนักที่สะท้อนถึงคุณภาพของขดลวดการเพิ่มค่า Q ของขดลวดเป็นจุดสำคัญอย่างหนึ่งที่ต้องให้ความสนใจเมื่อพันขดลวดแม่เหล็กไฟฟ้าดังนั้นจะปรับปรุงค่า Q ของขดลวดแม่เหล็กไฟฟ้าได้อย่างไร?ให้ฉันแนะนำคุณโดยละเอียดด้านล่าง

ตามความถี่ในการทำงานเลือกลวดของขดลวดตัวเหนี่ยวนำที่มีการทำงานสั้นและความถี่ต่ำมักถูกยิงด้วยสายไฟที่มีฉนวนเช่นสายเคลือบความถี่ในการทำงานสูงกว่าหลายหมื่นเฮิรตซ์และในวงจรที่ต่ำกว่า 2MHz จะใช้ลวดฉนวนหลายเส้นเพื่อพันขดลวดแม่เหล็กไฟฟ้าซึ่งสามารถเพิ่มพื้นที่ผิวของตัวนำได้อย่างมีประสิทธิภาพเพื่อให้ Q ค่าสูงกว่าการพันขดลวดโดยใช้ลวดเส้นเดียวที่มีพื้นที่หน้าตัดเดียวกันประมาณ 30%

ใช้ไส้กระสวยคอยล์คุณภาพสูงเพื่อลดการสูญเสียสื่อในการใช้งานความถี่สูงเช่นแถบความยาวคลื่นสั้นเนื่องจากไส้กระสวยคอยล์ทั่วไปการสูญเสียอิเล็กทริกจะสูงดังนั้นควรใช้วัสดุอิเล็กทริกความถี่สูงเช่นเซรามิกความถี่สูงโพลีเตตราฟลูออโรเอทิลีนโพลีสไตรีน ฯลฯ เป็นโครงกระดูกและการม้วนจะดำเนินการโดยวิธีการคดเคี้ยว

เลือกขนาดขดลวดที่เหมาะสมเพื่อลดความเสียหายเมื่อความหนาของขดลวด t ความยาวคดเคี้ยว L และเส้นผ่านศูนย์กลางภายนอก D เป็นไปตาม 3t + 2L = D การสูญเสียจะน้อยที่สุดด้วยขดลวดพร้อมโล่นั้นเหมาะสมที่สุดเมื่อ L / D = 0.8-1.2

เลือกเส้นผ่านศูนย์กลางของโล่ที่เหมาะสมการใช้โล่สามารถเพิ่มความเสียหายของโซลินอยด์และลดค่า Qดังนั้นขนาดของโล่ไม่ควรเล็กเกินไปหากพื้นที่ของโล่มีขนาดใหญ่เกินไประดับเสียงจะเพิ่มขึ้น
