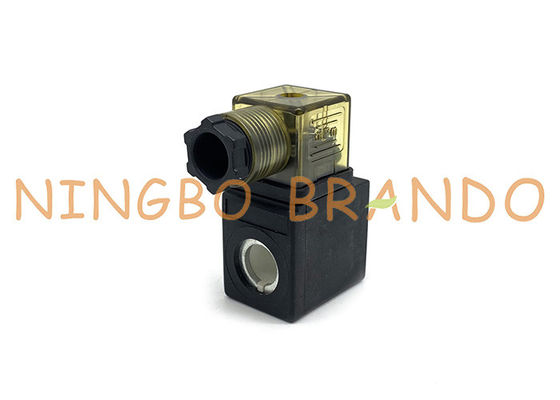

เส้นผ่านศูนย์กลางรู 13.4 มม. Amisco Type EVI 5M / 13 DIN43560A Solenoid Coil

เส้นผ่านศูนย์กลางรู 13.4 มม. Amisco Type EVI 5M / 13 DIN43560A Solenoid Coil

ขดลวดแม่เหล็กไฟฟ้านี้เป็นประเภท EVI 5M13 DIN43650A เช่นยี่ห้อ AMISCOEVI 5M13 เหมาะสำหรับประเภท AMISCO 3/2 และ 2/2 ทาง NC และวาล์ว NO และนิวเมติกอื่น ๆ /ระบบไฮดรอลิกส์ แอปพลิเคชัน.กำลังไฟปกติคือ 20 วัตต์แรงดันไฟฟ้าสามารถเลือกได้จาก DC 12 ~ 24 V หรือ AC 24 ~ 110 ~ 230 V;ช่วงแรงดันไฟฟ้าที่ใช้งานได้คือ -15% ถึง + 10%;ช่วงอุณหภูมิในการทำงานคือ -40 ° C ถึง + 50 ° C;คะแนนฉนวนขดลวด Class H

เราเป็นผู้ผลิตขดลวดโซลินอยด์วาล์วและชุดประกอบกระดองบริษัท ของเรา Ningbo Brando Hardware Co. , Ltd มีการประชุมเชิงปฏิบัติการเป็นประจำและอุปกรณ์การผลิตขั้นสูงการออกแบบแม่พิมพ์มืออาชีพและพนักงานฝ่ายผลิตผลิตภัณฑ์ของเราส่วนใหญ่ประกอบด้วย: ขดลวดแม่เหล็กไฟฟ้านิวเมติกชุดเกราะและอื่น ๆ

พารามิเตอร์ทางเทคนิคของEVI 5M / 13 ขดลวดแม่เหล็กไฟฟ้าชนิด AMISCO:

มิติหลักของ EVI 5M / 13 φ13mmเส้นผ่านศูนย์กลางรูขดลวดโซลินอยด์นิวเมติก:

การขยายรายละเอียดของ DIN43560A Amisco ประเภท evi 5m / 13 ขดลวดแม่เหล็กไฟฟ้า:

อื่น ๆ AMISCO ประเภท EVI 7/9 series Solenoid Coil สำหรับการอ้างอิงของคุณ:

รายละเอียดเพิ่มเติมเกี่ยวกับ EVI 5M13 Amisco Type Solenoid Coil สามารถดูได้ที่ด้านล่างของวิดีโอ Youtube:

ขดลวดโซลินอยด์วาล์วเป็นผลิตภัณฑ์จากวัสดุแม่เหล็กบทบาทของมันคืออะไร?และวิธีการติดตั้งขดลวดโซลินอยด์วาล์ว?

บทบาทมีดังนี้:

แกนเหล็กที่เคลื่อนย้ายได้ในขดลวดโซลินอยด์วาล์วจะถูกดึงดูดโดยขดลวดเมื่อวาล์วได้รับพลังงานซึ่งขับเคลื่อนแกนให้เคลื่อนที่แล้วเปลี่ยนสถานะการนำของวาล์วสิ่งที่เรียกว่าแห้งหรือเปียกเท่านั้นหมายถึงสภาพแวดล้อมการทำงานของขดลวดและการทำงานของวาล์วไม่มากความแตกต่างอย่างไรก็ตามเราทราบดีว่าการเหนี่ยวนำของขดลวดแกนกลางอากาศแตกต่างจากการเหนี่ยวนำของแกนหลังจากที่เพิ่มเข้าไปในขดลวดแล้วอดีตมีขนาดเล็กและหลังมีขนาดใหญ่เมื่อขดลวดเชื่อมต่อกับกระแสสลับความต้านทานของขดลวดจะไม่เหมือนกันเมื่อขดลวดเดียวกันถูกเพิ่มด้วยความถี่ของกระแสสลับเดียวกันความเหนี่ยวนำจะเปลี่ยนไปตามการวางแนวของแกนนั่นคืออิมพีแดนซ์ของมันจะเปลี่ยนไปด้วย การวางแนวของแกนกลางเมื่ออิมพีแดนซ์น้อยกระแสที่ไหลผ่านขดลวดจะเพิ่มขึ้น

วิธีการติดตั้งมีดังนี้:

1. ตรวจสอบว่าโซลินอยด์วาล์วและพารามิเตอร์ที่เลือกใช้ร่วมกันหรือไม่เช่นความดันแตกต่างกันเป็นต้นหากเกิดข้อผิดพลาดขดลวดโซลินอยด์วาล์วจะถูกเผาไหม้ความผันผวนของแรงดันไฟฟ้าควรอยู่ในช่วงปกติและเป็นไปตามแรงดันไฟฟ้าเพิ่มเติม

2. ท่อล้างที่จำเป็นก่อนที่จะเชื่อมต่อไปป์ไลน์ให้ทำความสะอาดและทำความสะอาดสิ่งสกปรกที่ตกค้างในท่อหากมีคราบเหลืออยู่จะส่งผลต่อการทำงานปกติของโซลินอยด์วาล์วเพื่อหลีกเลี่ยงสถานการณ์นี้ควรติดตั้งตัวกรองในท่อ

3. ขดลวดโซลินอยด์วาล์วของโซลินอยด์วาล์วติดตั้งในแนวตั้งบนท่อแนวนอนและพื้นดินในกรณีที่มีเงื่อนไขพิเศษอุปกรณ์ไม่สามารถอยู่ในแนวตั้งได้ควรสั่งวาล์วขดลวดแม่เหล็กไฟฟ้าที่เหมาะสมล่วงหน้ามิฉะนั้นวาล์วขดลวดแม่เหล็กไฟฟ้าจะทำงานไม่ถูกต้อง

4. เมื่อติดตั้งอุปกรณ์ควรเพิ่มกระบวนการด้านความปลอดภัยและควรตัดอุปกรณ์ด้วยตนเองเพื่อความสะดวกในการซ่อมแซมในกรณีที่เกิดความล้มเหลว

5 อุปกรณ์ให้ความสนใจกับทิศทางไม่สามารถย้อนกลับได้ตามทิศทางที่ระบุไว้บนบรรจุภัณฑ์สามารถย้อนกลับได้ภายใต้เงื่อนไขพิเศษบางอย่างเช่นสูญญากาศ

6. หากสื่ออาจแสดงค้อนน้ำจำเป็นต้องใช้มาตรการป้องกันที่เหมาะสมหรือเลือกโซลินอยด์วาล์วที่มีฟังก์ชันค้อนกันน้ำ

7. โซลินอยด์วาล์วไม่สามารถเปิดใช้งานได้ตลอดเวลามิฉะนั้นจะทำให้อายุการใช้งานลดลงควรสังเกตว่าโซลินอยด์วาล์วแบบเปิดและแบบปิดตามปกติไม่สามารถใช้งานได้อย่างพิถีพิถัน
