ขั้วต่อคอยล์โซลินอยด์กันน้ำ DIN 43650 Form B

ขั้วต่อคอยล์โซลินอยด์กันน้ำ DIN 43650 Form B

Brando นำเสนอช่องเสียบ DIN 43650 แบบสี่เหลี่ยมมากมายขั้วต่อ DIN 43650 ของเราประกอบด้วยรูปแบบ A, B และ C

โดยทั่วไปแล้วตัวเชื่อมต่อ Brando DIN 43650 จะใช้ในตัวกระตุ้นไฮดรอลิกนิวเมติกและแม่เหล็กไฟฟ้ารวมทั้งเซ็นเซอร์ตัวเชื่อมต่อรูปสี่เหลี่ยมผืนผ้าที่ทนทานเหล่านี้ตอบสนองความต้องการในการทำงานประจำวันอย่างหนักในทุกรูปแบบ (ประเภท A / B / C)

คุณสมบัติที่สำคัญสำหรับตัวเชื่อมต่อ:

1. มีให้เลือก 2 + PE และ 3 + PE
2. มีให้ในรูปแบบที่ต่อเข้ากับสนามหรือเป็นสายเคเบิ้ล
3. ประกอบง่ายเนื่องจากพื้นที่เชื่อมต่อสายเคเบิลขนาดใหญ่ - PG9, PG11, M16
4. ระดับการป้องกันสูงถึง IP68
5. ใช้ได้ทั้งแบบมีหรือไม่มีเม็ดมีดอิเล็กทรอนิกส์เพื่อรวม LED'S, วาริสเตอร์และไดโอด
6. รองรับความยาวสายเคเบิลต่างๆ

ขนาดและข้อมูลของขั้วต่อขดลวดแม่เหล็กไฟฟ้า:

ขั้วต่อ DIN 43650A:

มิติ	ประเภท DIN	DIN 43650 แบบก
	ระยะทาง	18 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	การป้องกัน คลาส	IP65
	กำลังทำงาน แรงดันไฟฟ้า	AC380V, DC300V
	สกรูยึด	M3x28
	กระแสที่กำหนด	10A
	ต้านทานการติดต่อ	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

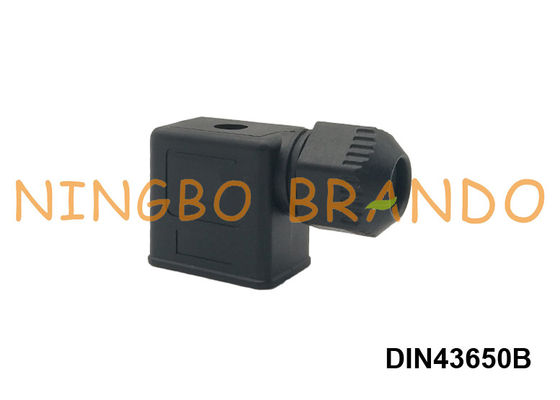

ขั้วต่อ DIN 43650B:

มิติ	ประเภท DIN	แบบฟอร์ม DIN 43650 B
	ระยะทาง	11 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	การป้องกัน คลาส	IP65
	แรงดันไฟฟ้าในการทำงาน	AC380V, DC300V
	ซ่อม Srew	M3x30
	กระแสที่กำหนด	10A
	ความต้านทาน Cntact	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

ขั้วต่อ DIN 43650C:

มิติ	ประเภท DIN	DIN 43650 แบบ C
	ระยะทาง	9.4 มม
	แบบฟอร์ม	2 + 1GND, 3 + 1GND
	ระดับการป้องกัน	IP65
	แรงดันไฟฟ้าในการทำงาน	AC380V, DC300V
	สกรูยึด	M3x25
	กระแสที่กำหนด	10A
	ความต้านทาน Cntact	≤5mΩ
	ส่วนตัวนำสูงสุด	3x1.5 มม. ²

Brando ผลิตตัวเชื่อมต่อเธรดภายในและภายนอกที่หลากหลายและครอบคลุมตามมาตรฐานอุตสาหกรรม EN 175301-803 (เดิมคือ DIN 43650)ตัวเลือกมาตรฐาน ได้แก่ อุปกรณ์ส่องสว่าง LED เช่นเดียวกับ VDR ไดโอดที่ให้การป้องกันจุดสูงสุดของแรงดันไฟฟ้าเกินขั้วต่อขดลวดโซลินอยด์ช่วยป้องกันฝุ่นและน้ำเมื่อติดตั้งอย่างถูกต้องด้วยสกรูและปะเก็นซึ่งมาพร้อมกับขั้วต่อ

การออกแบบน๊อตภายนอกที่ติดตั้งในสนามได้ของ Brando นั้นเหนือกว่าขั้วต่อ DIN วาล์วแบบน็อตภายในแบบเดิมโดยกลไกช่วยให้สามารถยึดสายเคเบิลได้ดีขึ้นและปรับปรุงการปิดผนึกให้เป็น IP67ขั้วต่อวาล์ว DIN แบบเกลียวภายในมาตรฐานได้รับการจัดอันดับ IP65 และมีให้เลือกใช้กับรูปแบบเกลียวปะเก็นและตัวเลือกวงจรที่แตกต่างกัน
